模塊電源電磁兼容


設備或系統在其電磁環境中能正常工作,且不對該環境中的任何事物構成不能承受的電磁騷擾的能力。 也就是說我們使用的電源在電磁干擾的環境中能正常工作并還不能影響其他設備或者系統的正常工作。 由于電源模塊是一個很強的干擾源,電源內部電路大功率開關管導通截止開關頻率高達幾百KHZ,并且具有非常 豐富的諧波成份,因此要有一定的措施才能抑制它的電磁干擾。我公司部分產品按照電磁兼容要求生產,并通過電磁 兼容相關標準的檢測。用戶如有電磁兼容的要求可首選此類產品。 電源模塊由于體積的限制,其輸入級只有比較簡單的濾波電路,滿足客戶一般使用。如用戶有EMC電磁兼容要 求,并要通過電磁兼容相關標準的測試,那么用戶需要采取一些加強電磁兼容的措施。 開關電源模塊的EMC有二個方面:傳導和輻射。

1. 傳導 對于開關電源來講是從電源輸入端子的電磁傳導騷擾。 CISPR22標準規定傳導騷擾的頻段為150K-30MHZ,分A級、B級兩種限信,歐盟標準為EN55022,我國的國家 標準等同采用國際標準稱為GB9254。國軍標有關電磁兼容的標準為GJB151A,該標準有很多分類,涉及電源端子項 目一般為CE102,其頻段為 10K-10MHZ,如圖:

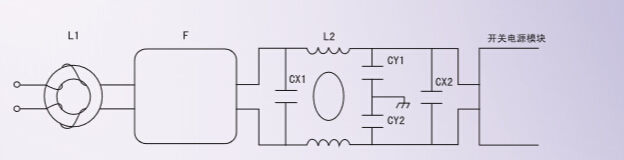

用戶可采用如圖措施



L1:EMI磁環。用導線穿以數匝,該磁環可將高頻成份轉變?yōu)闊岬男问健?F:濾波器。采用雙節、插入損耗高的產品。 Cx1-2:X電容。抑制差模干擾。 Cy1-2:Y電容。抑制共模干擾。 L2:共模電感。抑制共模干擾。 以上L、C元件只要搭配布局合理,并良好接地,可有效地抑制傳導騷擾。
