輸出噪聲紋波的測試

輸出紋波和噪聲是指疊加在輸出直流上交流成份，其中紋波是疊加在輸出直流上開關頻率的諧波分量，而噪聲電 壓是與開關頻率無關的非周期的分量。測試紋波和噪聲應在規定的帶寬內測試，一般用20MHZ帶寬，超20MHZ帶寬 的示波器可選用20MHZ帶寬限制，一般用mVp-p表示，測量時應采用靠測法(見圖十五)即去掉探頭上的地線夾和測試 鉤，直接用示波器探頭靠在電源模塊的輸出引針上，這樣可以避免空間瞎射造成影響，還可以避免將共模信號疊加在 真正要測試的差模信號上。

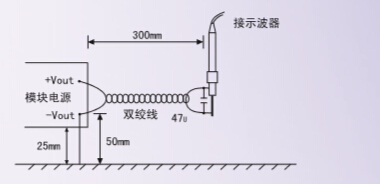

另一種方法是用雙絞線測量。適用于便裝式電源的測量，如圖十六所示。將電源放置在一個離接地板25mm之上 的地方，接地板由鋁或銅板構成。電源的輸出公共端和AC輸入地端直接與接地板連結，而且不長于50mm(線徑應> 1mm2)用16AWG銅線傲成300mm長的雙絞線，一端接電源輸出，另一端并聯一只47μF的鉭電容，再接到示波器上。 電容的引線應盡可能短，注意極性不要接反。示波器探頭的“地線”應盡可能接到地線環。

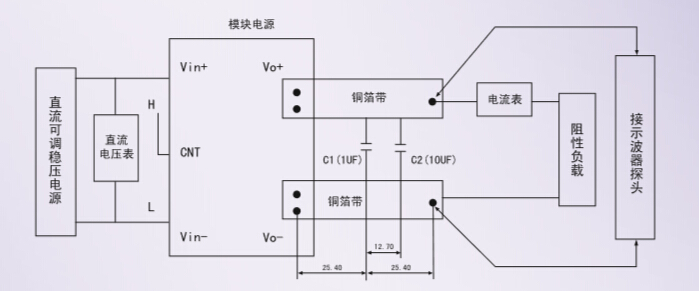

輸出紋波和噪聲是指疊加在輸出直流上交流成份，其中紋波是疊加在輸出直流上開關頻率的諧波分量，而噪聲電 壓是與開關頻率無關的非周期的分量。測試紋波和噪聲應在規定的帶寬內測試，一般用20MHZ帶寬，超20MHZ帶寬 的示波器可選用20MHZ帶寬限制，噪聲、紋波測試一般用mVp-p表示，測量時應采用摸擬示波器選擇適當?shù)牧砍蹋瑨?描速度應低干0.5秒，測峰－峰值雜音電壓，接線如圖
